Fachbegriffe aus der Elektrotechnik erklärt

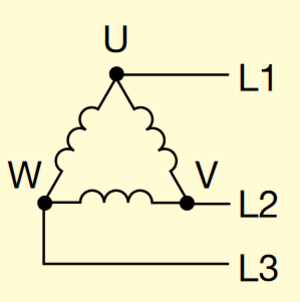

Was ist eine Sternschaltung/Dreieckschaltung?
In der aktuellen Ausgabe des Elektropraktikers 04/2018 wird in einem Artikel aus der Elektropraxis erläutert, wie Netze, insbesondere Sternpunkte geerdet werden. Was genau bedeutet Sternpunkt und wie ist eine dementsprechende Sternschaltung aufgebaut?

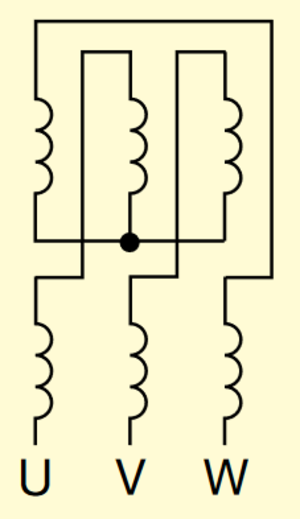

Sternschaltung
Grundschaltung der Elektrotechnik, bei der in einem Dreiphasen-Wechselstromsystem (Drehstromsystem) jeweils drei Wicklungen (Spulen), Widerstände, Kondensatoren oder andere elektrische Bauelemente an einem gemeinsamen Punkt sternförmig zusammengeschlossen sind. Dieser Punkt heißt Sternpunkt (Neutralpunkt, engl. neutral point), Beispiel s. Bild 1 (Titelbild).
Allgemeines
Die Sternschaltung (engl. star connection) wird als Wicklungsschaltung vorzugsweise bei Drehstromtransformatoren, -generatoren und -motoren angewendet. Hierbei teilt sich die Leiterspannung (Strangspannung) mit dem Faktor 1/√3 auf die einzelnen Wicklungsstränge auf. Das führt zu günstigen Isolationsbedingungen. √3 ist der Verkettungsfaktor.
Gleichrichterschaltungen werden mitunter als Doppelsternschaltung (engl. double star connection) ausgeführt. In diesem Fall sind zwei Sternschaltungen – meist über eine Saugdrossel (Saugdrosselschaltung) – zur Erzeugung einer sechspulsigen Gleichspannung parallel geschaltet.
