Dokumentation

Die Dokumentation elektrotechnischer Anlagen sollte heute selbstverständlich sein, ist sie aber nicht. Wenn der Anwender auf eine Grundrissdarstellung verzichten kann oder eine vorhandene Planungsunterlage im elektrotechnischen Teil „etwas ungenau“ ist, liefert ep-Instrom mit einem vergleichsweise geringen Aufwand und ohne lange Einarbeitung eine rechtssichere Dokumentation. Diese wird durch das Programm bereits während der Arbeit im Hintergrund automatisch erstellt und muss nur abgerufen werden. Es ist jedoch sinnvoll, vorab die Anlagenprüfung durchzuführen, damit auch die berechneten Werte und die Prüfergebnisse bereitgestellt werden können. Genauso wie bei der Durchführung der Anlagenprüfung ist es möglich, einzelne Dokumente für die Ausgabe zu- oder abzuwählen.

Die Dokumentation umfasst Stücklisten, Stromlauf-, Verteileraufbau- und Anlagenübersichtspläne, Berechnungs- und Prüfungsprotokolle sowie den Selektivitätsnachweis. Die erstellten Listen lassen sich zur weiteren Nutzung als Textdatei exportieren. Die Anlagenübersichtspläne und die allpoligen Stromlaufpläne zu den Verteilern können bis zu einer Größe von DIN A1 ausgegeben werden. Selbstverständlich wird auch ein Deckblatt mit den Projektdaten und den Firmenangaben zur Vervollständigung der Unterlagen bereitgestellt. Mit ep-Instrom lassen sich so auch einfach und schnell unvollständige Unterlagen ergänzen. Dabei spielt es keine Rolle, ob es sich um nur einen einzelnen Leitungsstrang oder einen komplexen Produktionsbetrieb handelt.

Die Anforderungen an die Dokumentation elektrischer Anlagen gemäß VOB/DIN 18 382 sowie nach DIN VDE 0100-510 werden mit der Dokumentation umfassend erfüllt.

Zusatzmodule

Die Zusatzmodule „Spannungsfall“, „Strombelastbarkeit“ und „Schutzmaßnahme“ sind die eigentlichen Ursprungselemente des Programms. Sie waren bis zur Version Instrom 5.2 Bestandteile der Software und werden mit der aktuellen Version unter dem Menüpunkt „Extras“ wieder bereitgestellt. Die Module dienen der Einzelfallberechnung oder der Simulation von Standardsituationen in Niederspannungsnetzen (Bild 2). Die Nutzung und Anpassung der Umgebungsvariablen erfolgt analog der Bedienung des Hauptprogramms einfach per Mausklick und mittels hinterlegten Tabellen. Zusätzlich werden Berechnungsgrundlagen und -ergebnisse, Blockschaltbilder oder Auswirkungen der verschiedenen Zustände angezeigt. Die Einstellungen und Berechnungen sind unabhängig von den Projekten, die durch den Nutzer im eigentlichen Programm aktuell bearbeitet werden.

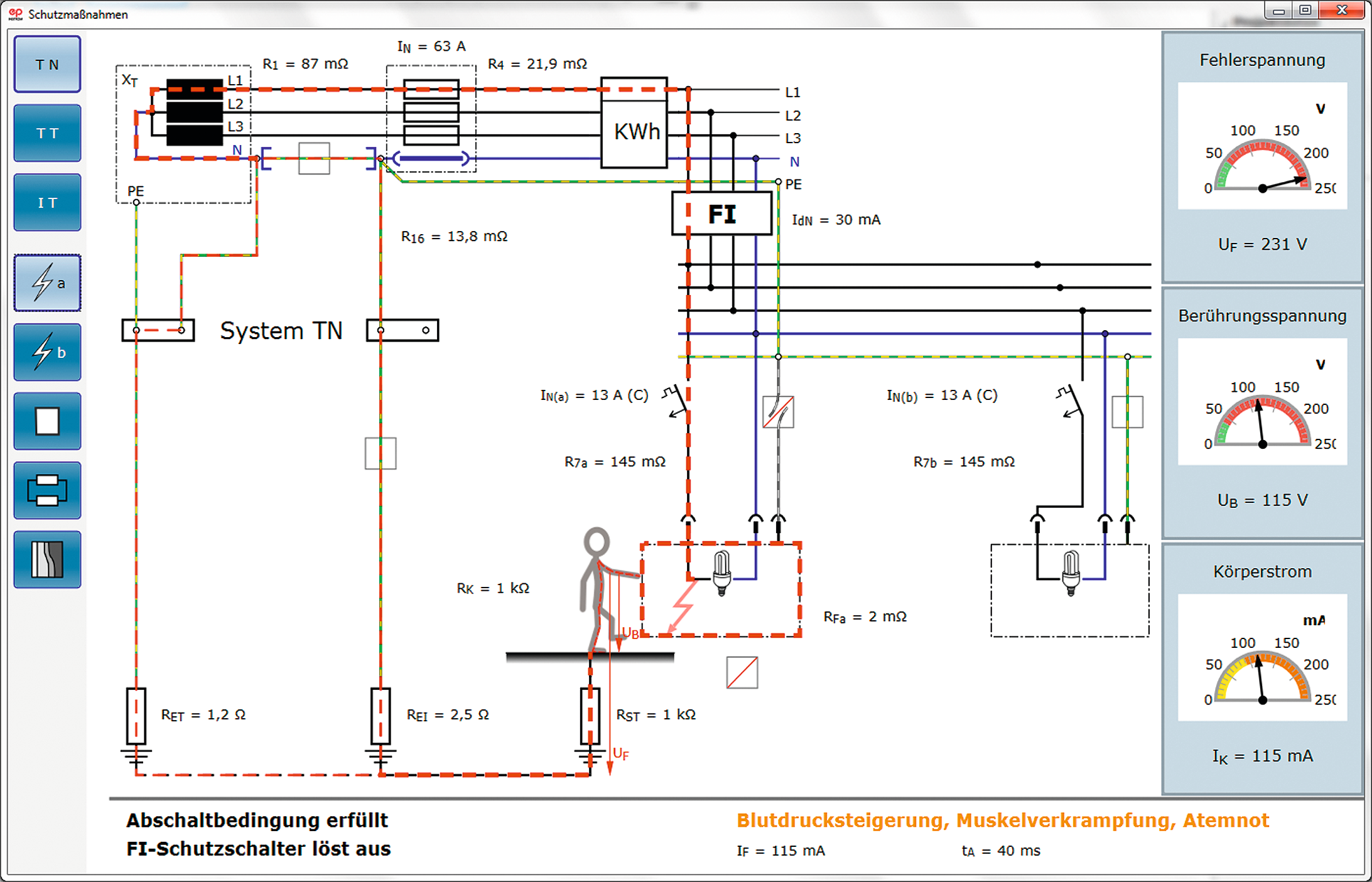

Bild 2: Das Modul „Schutzmaßnahme“ ermöglicht Einzelfallberechnungen und Simulationen

Schnittstellen

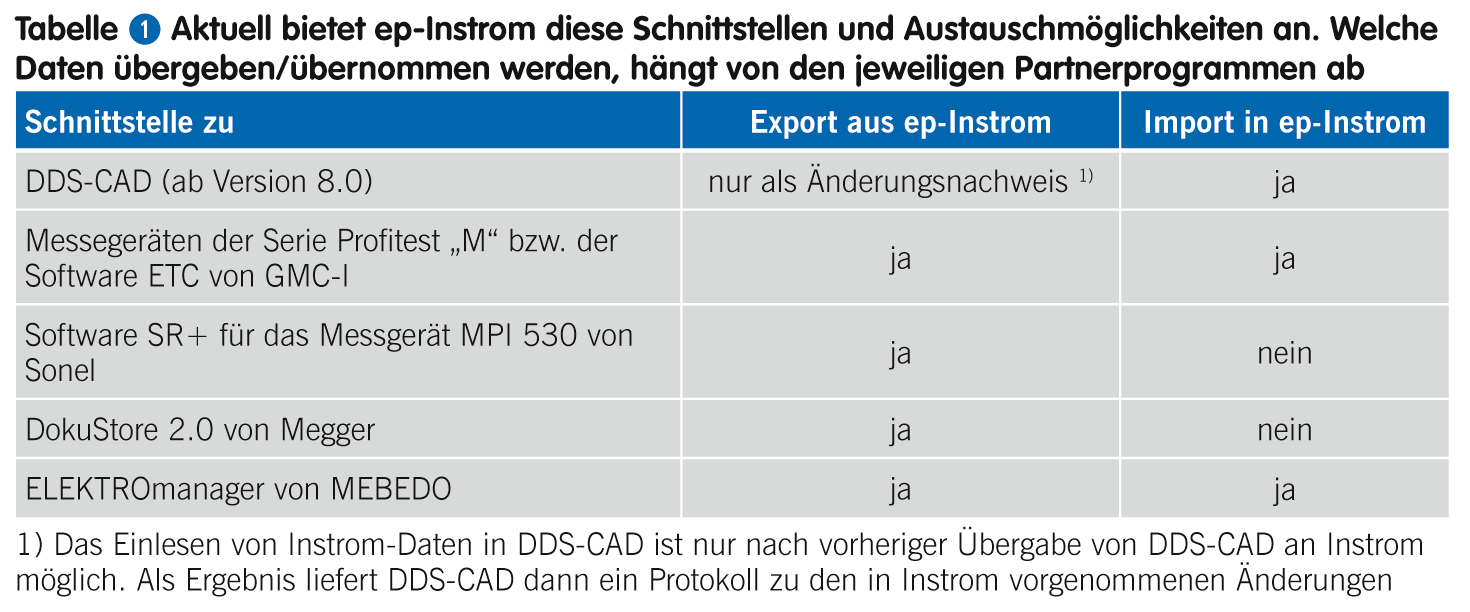

In der aktuellen Version verfügt die Software über Schnittstellen zu anderen Systemen (Tabelle 1). Dabei werden durch ep-Instrom folgende Daten zur Verarbeitung bereitgestellt:

Tabelle 1:

• Projektdaten: Firmenangaben, Projektbezeichnung, Bearbeiter
• Betriebsmittel: Kabel und Leitungen (Verlegeart, Länge, Typ, Querschnitt, Umgebungstemperatur); Schutzeinrichtungen (Typ, Charakteristik, Nennwerte)
• Verbraucher: Art und Bezeichnung, Leistungsdaten

Bei den Schnittstellen ist zu beachten, dass nur Daten transferiert werden, die das jeweils andere System auch vorhält oder verarbeitet. So können beispielsweise keine Leitungslängen zu den Messgeräten übergeben werden, da dieses Element hier nicht zur weiteren Nutzung vorgesehen ist. Auch das Einlesen von Instrom-Plänen in das Programm DDS-CAD ist nicht möglich, da Instrom keine Grundrissdaten bereitstellt. Ein bidirektionaler Austausch, d. h. 1:1 zu jedem Wert und in beide Richtungen, ist wegen der unterschiedlichen Systeme selbstverständlich nicht möglich.

Anwendungsbereiche

Wie eingangs beschrieben, war die Software zunächst als einfaches Werkzeug für kleinere Betriebe gedacht, um Niederspannungsanlagen zu planen, zu berechnen und zu dokumentieren. Heute lassen sich die Anwendungsbereiche wegen ihrer Vielfalt nicht vollständig definieren oder beschreiben. In Foren, auf Messen, in Seminaren oder auch an der Hotline nennen die Nutzer unterschiedlichste Beispiele aus der Praxis, bei denen das Programm mittlerweile zum Einsatz kommt. Die nachfolgenden Darstellungen sind deshalb exemplarisch als Anregungen anzusehen.

Selbstverständlich kann und wird Instrom heute für die Planung, Berechnung und Dokumentation zum Teil sehr komplexer Niederspannungsanlagen genutzt. Oft ist es auch nur nötig, den Teilbereich einer Anlage darzustellen oder zu überprüfen. Kabel- und Leitungsberechnungen für die Versorgung von Maschinen oder auch Ableitungen von PV-Anlagen, Verlustrechnungen in einem Strang, die kaufmännische Betrachtung der Kabelauswahl oder eine einfache Netzberechnung sind schnell realisiert. Mit wenigen Klicks liegt das geprüfte Ergebnis vor, und sei es auch nur als Bestätigung der bisher ermittelten Werte. Gerade hier kommen die Stärken des Programms zum Tragen, da die Anwender selbst nach längeren Nutzungspausen keine erneute Einarbeitungszeit benötigen.
